边缘融合概念

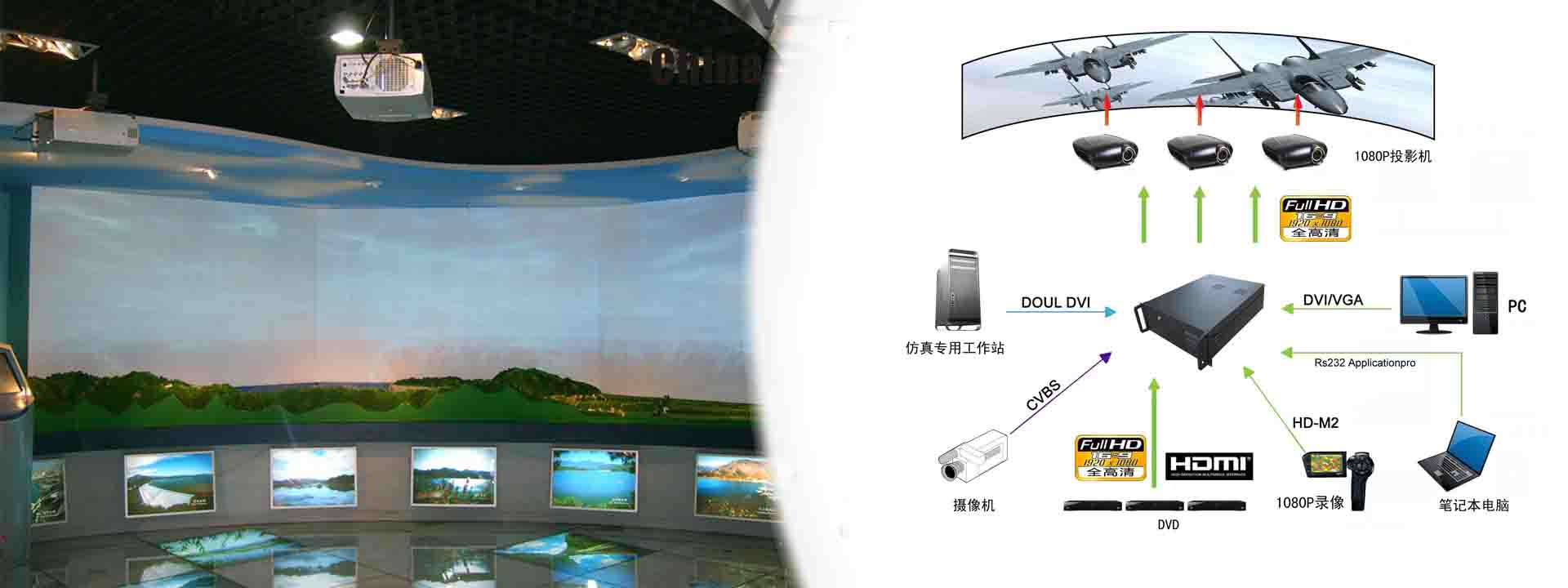

边缘融合技术分为纯硬件边缘融合(单片机原理)、软件融合(GPU)、集成式边缘融合服务器(集融合矫正、布局窗口、信号输入、中央控制等功能为一体)，主要技术特点是将多台投影机投射出的画面进行边缘重叠，并通过融合图像技术将融合亮带进行几何矫正、色彩处理，最终显示出一个没有物理缝隙，并更加明亮、超大、高分辨率的整幅画面，画面的效果就象是一台投影机投射的画面。

边缘融合发展阶段

1·硬边拼接(又称简单拼接):

硬边拼接

即两台投影仪的边沿对齐，无重叠部分。显示效果上表现为整幅画面被一道缝分割开。如果投影仪边缘未做亮度增强处理，该接缝显示为黑色;如果投影仪边缘做了亮度增强处理，该接缝显示为白色。

2·简单重叠:

即两台投影仪的画面有部分重叠，但没有作淡进淡出处理

简单重叠，因此重叠部分的亮度为整幅其余部分的2倍，在显示效果上表现为重叠部分为一亮条。

边缘融合:

与简单重叠方法相比，左投影仪的右边重叠部分的亮度线

边缘融合性衰减，右投影仪的左边重叠部分的亮度线性增加。在显示效果上表现为整幅画面亮度完全一致。

边缘融合的发展历程

第一代:简单的图形拆分器

功能上能实现把一个信号切成几个部分，使不同的显示器组成一个完整的大画面，没有叠加漫游缩放等功能。在"更大，更清楚，更多的信息"这三个要求中，由于能够拆分信号，实现了更大的显示面积，但分辨率限制无法增加，多窗口无法开放，更清楚和更多的信息这两个要求无法被满足。它的应用领域被限制在DLP投影单元的内置控制器作为冗余的方案存在，也有少数的厂家作作为一种整机来向市场供应。

第二代:工控机架构

能够输出更高的分辨率，也可以实现更大的显示面积，但是受工控机PCI总线的限制，在多信号同时显示方面存在缺陷，多输入信号时的显示受限，各种信号类型之间的叠加也有限制，在"更多的信息"的这个要求上存在缺陷。同时很难利用现有硬件的运算能力。在此平台搭建的融合控制器，由于计算能力受限，大部分是通过几台设备实现图形处理，数据发生，边缘羽化等功能。此平台有关的速度慢，稳定性的问题在融合控制器上依然有体现。

第三代: 对于工控机的缺陷，在技术发展上出现了两种流派

基于工控机平台，采用卡间直连或总线改造的方式来实现。基于嵌入式构架，纯硬件平台，采用图像处理与信号发生分离的方式来解决，这一技术曾经一度成为潮流，但是由于嵌入式构架下，硬件能够实现的功能相对有限和固定，其功能可拓展性和使用灵活性都受到很大的限制，处理能力相对有限。这两种技术在更大，更清楚，更多信息这三个方面都能满足客户的需求，但仍然不能满足市场的需求。

第四代:GPU构架融合服务器

通过Cg技术和Cuda硬件设计构架，开发了GPU超强的运算能力，处理速度达到传统硬件的100倍以上。使用PCI-E总线，极大提高了数据传输速度(为PCI总线的240倍)，可以做到几乎无延迟的处理任何数据和媒体内容。INFOPLAY技术运用光学了调整组件和黑亮度补偿模块，解决投影仪存在的黑亮度问题。基于众多球幕项目可以处理任何异性曲面(包括非规则曲面)。

随着显示技术与控制技术的不断融合和发展，在高端的工程领域，通过拼接而成的大屏幕图像显示得到了广泛的应用，它所带来的超大画面、多屏显示以及清晰、逼真的显示效果使得监控、安防、会议、模拟仿真等领域的工作效率得到大幅改善，同时促进了这些行业技术水平的快速进步。
